【專利】一種四柱式油壓切邊機

來源：鑫臺銘時間：2017-06-03 14:31瀏覽次數：- | 分享加入收藏

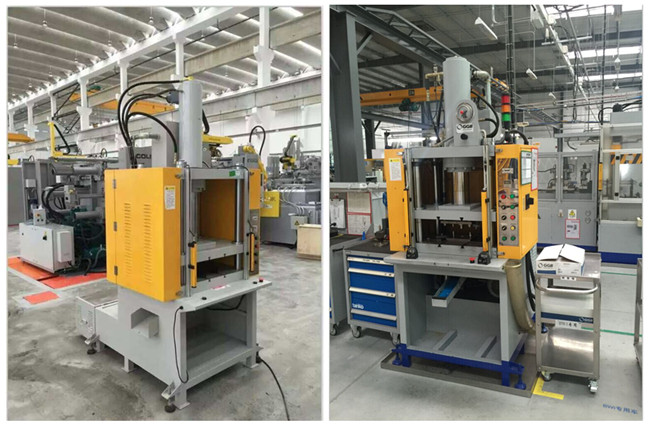

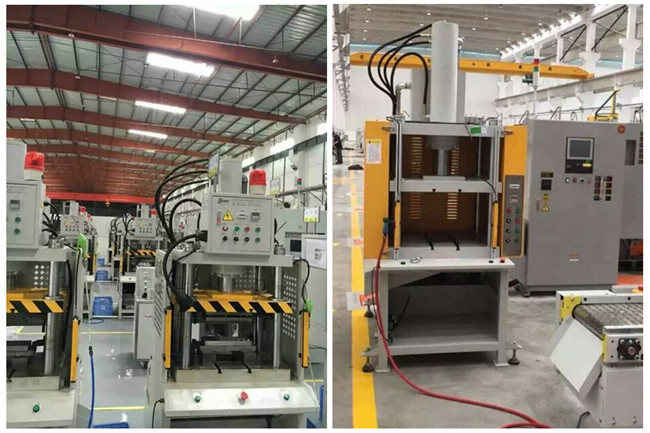

油壓切邊機

精密數控油壓切邊機又稱為快速油壓機、油壓沖壓機、油壓沖邊機、油壓沖切機，是鑫臺銘自主研發設計的高新專利產品。油壓切邊機是由機架、防護罩、電控箱、子母液壓缸、油路管路、油箱、電機油泵、電磁閥組、雙手啟動盒、光電感應開關、下板、導向柱、中板、上板、安全光柵、光柵保護板、油站、廢料收集口等機械配件組成。油壓切邊機采用二通插裝閥;電器控制系統可配“PC”可編程序控制器，并有獨立的電器及液壓動力機構。采用按鈕集中控制，可實現調整、手動及半自動操作方式。

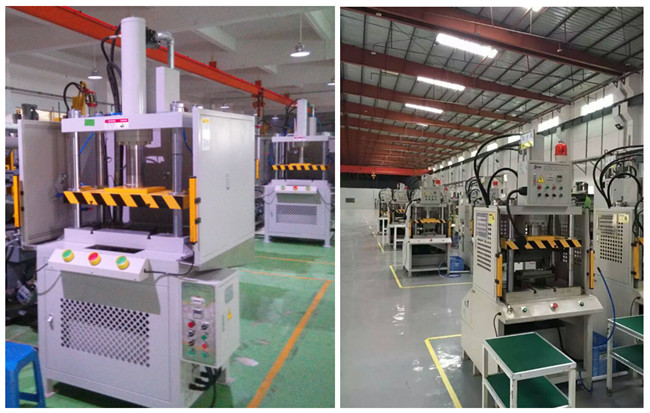

設計原理

油壓切邊機采用四柱三梁式結構，中板為活動滑塊吧，兩側導柱采用60mm哥林鍍鉻棒連接上下工作臺，活動板采用直線軸承兩測導柱進行導向，可有效保證活動工作班與下工作地板的垂直度與平行度，使活動板與下工作地板的平行度可達到0.10mm以內，采用先進的子母缸液壓回路，無論是噪音、速度、耗電功率均優于普通油壓壓床，是款高效率、高速度、高出力、高環保的新一代液壓沖床。

產品特點

1.該系列液壓機床以2-20MPA的液體壓力為動力源,外接三相AC380V 50HZ或二相AC220 60HZ交流電源.

2.該系列設備以液體作為介質來傳遞能量, 采用先進的子母缸液壓回路,油溫低,空行程速度均在150MM/秒以上, 工進速度30 MM/秒以下。

3. 設備待機,滑快上下移動時噪音均不超過75分貝.

4.采用四柱三板式結構,活動板的垂直精度由四個精密導套控制,下工作面與上工作面任意點的平行精度達到0.1MM以下.

5.沖床具有廢料吹氣裝配.并在下工作臺中央開有廢料落料槽.

6.沖床的沖切下止點位置一般通過壓力開關,位置感應器進行控制.

7.具有自動計數功能,分手動和半自動兩種控制方式,手動可將壓裝上模停在任意行程范圍內,配有緊急回升按鈕,也可加裝紅外線護手裝置

8.壓力、行程、沖切速度、吹氣時間、閉合高度客戶均可自行調整,方便操作；

9.液壓系統內置油箱底部,外觀整潔,穩重.

10.該系列液壓機械出力范圍有15tf.-200 tf 可選.(1tf=1000kgf=9.8KN)

適用領域

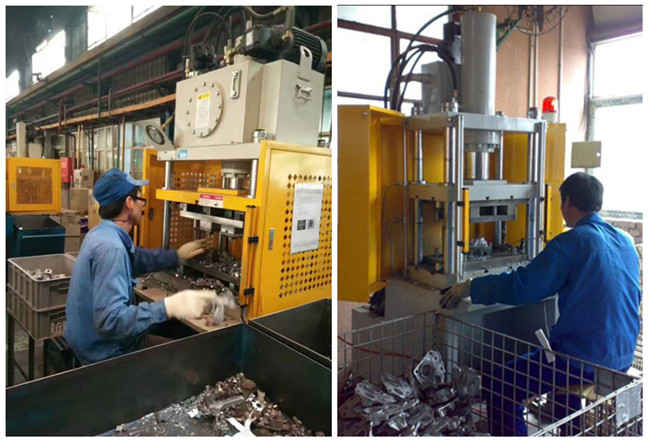

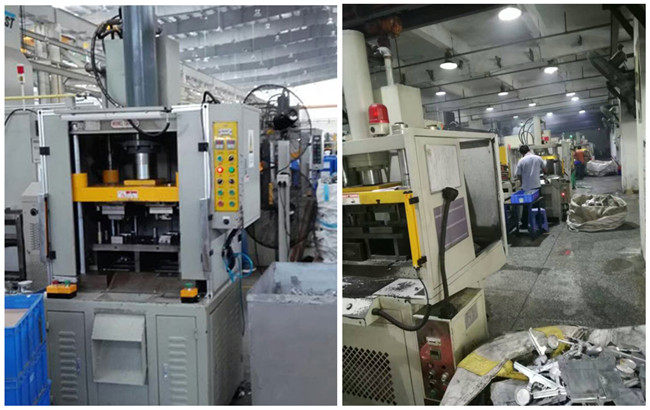

油壓切邊機廣泛用于鋁合金，鎂合金，鋅合金等各種金屬壓鑄件的切邊，修邊，去毛刺及整形等工藝。應用于金屬或非金屬零件的沖切、壓印、成型、淺拉伸、整形及壓力裝配等的一種沖床。特別適用于鋁制品沖邊、壓鑄件水口沖切、手機外殼整形、手機硅膠按鍵切邊、矽鋼片整平、塑料、橡膠制品毛邊處理等。廣泛用于鋁合金，鎂合金，鋅合金等各種金屬壓鑄件的切邊，修邊，去毛刺及整形等工藝，比如各種汽車部件的壓鑄件制品，五金工具，電機外殼，家用電器等壓鑄件的切邊整形加工工藝。

選配部件

1.光電保護裝置

2.移動工作臺

3.換模用浮動導軌和滾動托架

4.沖裁緩沖裝置

5.模具快速夾緊機構

6.工業觸摸顯示屏

7.行程、壓力、速度數顯控制裝置

8.水冷卻裝置，位移傳感裝置

9.壓邊滑塊，液壓墊四角分別調壓裝置（拉伸不對稱零件）
