西安伺服壓力機精準控制質量和過程

來源：鑫臺銘時間：2021-05-29 09:08瀏覽次數：- | 分享加入收藏

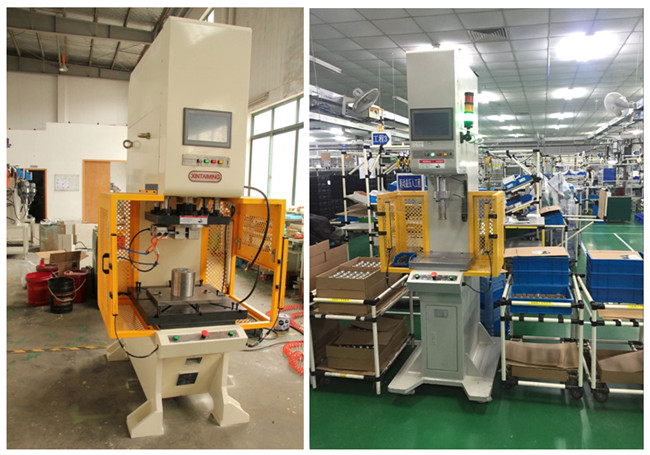

鑫臺銘西安伺服壓力機系統由主機、控制電腦、機架（選配）組成，結構緊湊，剛性強。主機機身結構有四柱式、三柱式、雙柱式、單柱式、桌面式、C型等。

西安伺服壓力機結構：

西安伺服壓力機主機結構以電動缸驅動為主，電缸以滾珠、滾珠絲桿傳動為首選，經濟適用型可采用T型絲桿。各要素參數以絲杠的精度等級為準，使用壽命亦參考絲杠的使用壽命。壓力涵蓋0.1-20T范圍，滿足精密壓裝組件的基本需求。機型裝配精度達到行業最高標準，機架結構穩定性按更高級別選配，完全滿足對應壓力等級的需求，經久耐用。由于選用高級別機械結構，同等參數級別，系統產生的變形量更小，變形量的偏差范圍更小，即便產生變形量，依托強大的軟件修正功能，可將變形量修正在合理的公差范圍內。

伺服壓力機控制系統：

控制系統選用工控機，自主研發FPGA控制板卡、軟件，控制板卡與軟件完美結合，有別與傳統PLC控制，控制精度、準度上升至新的數量級。傳統PLC數據采集受控，采樣點不超200點每秒，工控機采樣數據超2000點每秒，峰值可達4000點每秒。同時數據采集相對PLC上升到更高的級別，采集快，系統擴展性好，數據存儲，PLC存儲空間太有限，該系統可做存儲空間的拓展，依據客戶選配。軟件在工控電腦編寫，與上下游對接方便。通過特有的包絡線技術，可對壓裝過程中力-位移-速度關系做最精密的監控，實時反饋數據，為客戶的選材、工作效率匹配最佳的壓裝方案。

1、該系統采用先進神經元算法的全閉環控制。分析數據曲線非常方便，為程序優化提供無限可能，能夠滿足客戶任意的合理壓裝要求。

2、傳統PLC控制系統局限于分析某個位置對應力的范圍，能夠分析位移、力形成的函數區間。

3、該系統提供了強大的數據匯總、聯網功能。程序預留數據接口，可以導出原始數據，亦可方便的上傳、下載。強大的數據分析功能，能夠迅速定位不合格區域，方便及時發現問題。系統預留多個IO接口，方便與外部設備進行無縫對接。針對不同的壓裝預案，系統具有多批次保存控制程序功能。

4、設定精確位置停止，設定精確力值停止等多種壓裝模式；輕松完成多段壓裝工作要求；在有效行程內，可以任意設定精確位置停止，設定精確力值停止，位置重復精度為正負0.01mm，壓力重復精度為正負1%；系統具備強大的機械剛性變形修正功能；能根據試樣的不同高度而動態調整壓裝目標；多臺系統可組成一個分布式網格，便于數據匯總、分析；該系統有研發和生產兩個版本，可根據客戶需求選配。

控制軟件中設定具體壓裝參數后，雙手啟動運行按鈕，伺服壓力機參照己設定參數運。

試樣壓裝完成后，試樣結果數據和壓力位移曲線顯示在電腦上，實時控制過盈配合質量，同時滿足試樣數據可追溯管理。實時檢測并去除不良品，實現生產檢測一體化，同時，也可以幫助優化工藝技術參數和設計。

流程特點如下：

1.具備在任意壓裝位移范圍內檢測壓力的范圍(最大值和其它數值)，從而判定是否滿足設定質量控制條件。

2.具備壓力和位移的實時變化遍歷過程，便于分析整個壓裝過程中的實時變化，從而判定是否滿足設定質量控制條件。

伺服壓力機的智能驅動器及控制系統簡介伺服壓力機壓裝與壓力檢測
