鑫臺銘碳纖維熱壓機在無人機制造中的優勢:---鑫臺銘提供。鑫臺銘---新智造走向世界!致力于3C電子、新能源、新材料產品成型及生產工藝解決方案。
纖維是一種輕量化需求的新材料,具有硬度強、阻尼強、 耐腐蝕等特性的有機復合材料(包括碳纖維、玻璃纖維),深受汽車、軌道交通、航天航空、5G手機等高端行業使用的喜愛,纖維熱壓成型機便是針對纖維材料研發的模壓成型設備,匹配工藝需求高效率、高良率的生產纖維產品。

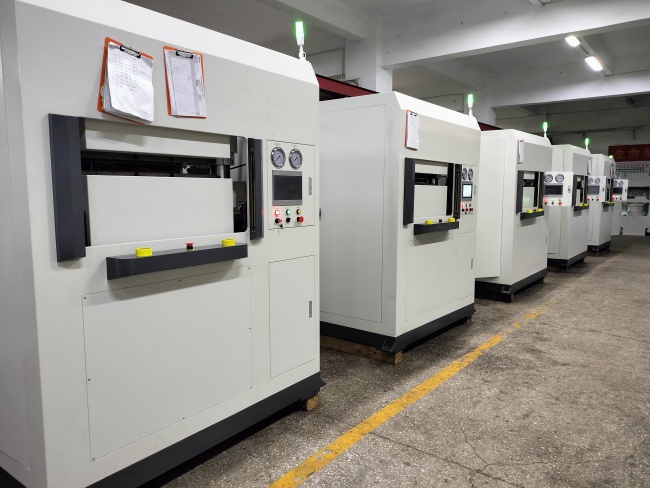

鑫臺銘熱壓成型機是一種集加熱、保壓、補壓、抽真空、破真空于一體的熱壓機。整機采用伺服閉環控制系統,具有節能及低噪音的優點。設備精度高,采用伺服系統操控,壓力穩定,效率高,成品率高,柔性加壓,快速真空,慢速多段加壓,多段加熱。在PLC程序設置上,具有多段壓力、多段行程的特點,特別適用于需要隨時調整工藝的場景。其中多段壓力多段行程,即:可根據產品工藝要求,進行多段壓力和行程的自由設定,并且行程和壓力的段數和順序可以隨時調整。采用熱壓技術,通過高溫、高壓將碳纖維和樹脂基體復合,使其具有優異的力學性能和輕量化特點。加溫方式采用導熱油加熱,溫度可達200度,誤差在3度以內,是一種通過PID智能調節進行溫控的熱壓成型設備。該設備廣泛適用于對新型復合材料的熱壓工藝,具有溫度、壓力、位移實時顯示功能。

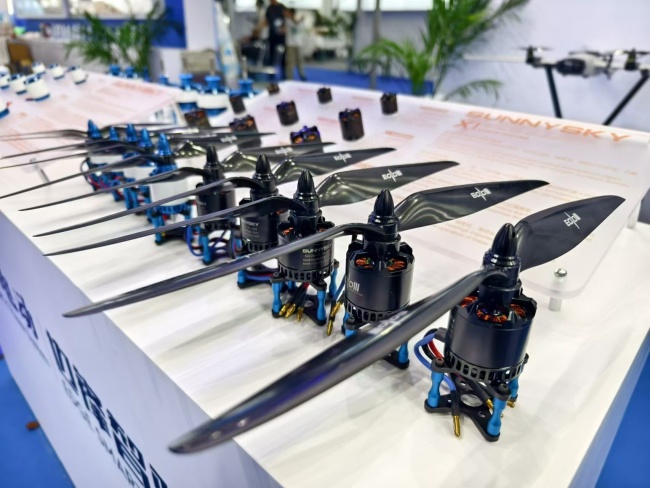

碳纖維確實是無人機輕量化的關鍵材料。無人機的性能在很大程度上取決于其重量,因為更輕的重量意味著更高的飛行效率、更長的飛行時間和更大的載荷能力。碳纖維以其高比強度、高比剛度、低重量、優異的抗腐蝕性和耐熱性,成為了無人機制造中不可或缺的材料。
首先,碳纖維的輕量化特性使得無人機能夠減輕機身重量,從而提高飛行效率。無人機在飛行時需要消耗大量能量來克服自身重力,因此減輕重量可以顯著減少能量消耗,延長飛行時間。
其次,碳纖維的高強度和高剛度為無人機提供了出色的結構支撐。無人機在飛行過程中需要承受各種復雜的力量和應力,而碳纖維的高強度和高剛度可以有效地抵抗這些力量,保證無人機的結構穩定性和安全性。
此外,碳纖維的耐腐蝕性和耐熱性也使得無人機能夠在各種惡劣環境下穩定運行。無人機在執行任務時可能會遇到高溫、高濕、鹽霧等惡劣環境,而碳纖維的耐腐蝕性和耐熱性可以有效地抵抗這些環境對無人機結構的破壞,保證無人機的長期穩定運行。
碳纖維因其高比強度、高比剛度、低重量和優良的抗腐蝕、耐熱性,成為無人機輕量化的關鍵材料。碳纖維的輕量化特性提高了無人機的飛行效率,高強度和高剛度保證了結構穩定性,耐腐蝕和耐熱性使其能在惡劣環境下穩定運行。碳纖維在無人機總質量中占60%~80%,輕量化效果可達25%以上。碳纖維與一體化成型技術結合,簡化了制造過程,提高了無人機性能。
碳纖維的輕量化和強度優勢,使得它在無人機結構總質量中占據了60%~80%,輕量化效果可達25%以上。這種優勢主要得益于碳纖維的高強度、低密度和優秀的抗腐蝕、耐熱性能。
在無人機的制造過程中,碳纖維的應用通常與一體化成型技術相結合。一體化成型技術是一種將碳纖維布料覆蓋在預制件模型上,然后通過固化、成型和熱處理等步驟,使碳纖維布料與模型緊密結合,最終形成無人機的機架結構。
具體步驟如下:
1. 將預制件模型放在碳纖維布料上,用手或工具將碳纖維布料覆蓋在模型上,確保碳纖維布料與模型完全貼合。
2. 使用環氧樹脂或其他適合的膠水將碳纖維布料固定在模型上,然后將其放入硬化爐或進行其他適當?shù)墓袒幚?,使碳纖維布料與模型結合牢固。
3. 將碳纖維布料與模型一起放入模具中,通過加熱和壓力使其成型成為機架的結構。
4. 在成型過程中對機架進行加熱處理,以去除殘留的水分和揮發物,提高機架的強度和穩定性。
5. 對成型后的機架進行后處理和加工,包括修整、打磨和清潔等步驟,以使機架的表面光滑、平整。還需要進行鉆孔、切割、焊接等步驟,以便安裝其他組件和部件。
碳纖維在無人機制造中的優勢:
1. 輕量化:碳纖維具有極高的比強度和比剛度,這意味著它在提供相同強度和剛度的同時,比傳統的金屬材料更輕。因此,使用碳纖維可以顯著減輕無人機的重量,提高無人機的性能,如飛行時間和距離。
2. 高強度和剛度:碳纖維的抗拉強度可達3600MPa,具有很高的強度和剛度,可以承受無人機的各種載荷和沖擊。在相同重量下,碳纖維的強度和剛度遠超其他材料,如鋼材,這使得無人機可以更結實、更耐用。
3. 耐酸堿腐蝕:碳纖維復合材料不會與酸堿鹽等物質產生化學反應,因此具有良好的耐腐蝕性。這使得無人機在各種環境條件下都能長期穩定運行,降低了維護成本。
4. 良好的可設計性和可加工性:碳纖維復合材料具有各向異性,為設計人員提供了較大的設計空間。同時,碳纖維可以與其他材料部件結合,如金屬件和芯片等,形成整體智能設備。此外,碳纖維制品可以一體成型,減少了連接件的使用,避免了二次連接,保證了無人機整體結構的穩定性。
5. 提高無人機的性能:由于碳纖維的輕量化和強度優勢,無人機可以搭載更多的儀器設備,提高承載性能。同時,整體結構穩定性也有所提升,即使在遇到障礙物時也能保證有很好的穩定性。
同時,碳纖維填充的PEEK復合材料還可以植入芯片或合金導體,使無人機的整體性能得到質的飛躍,能夠在惡劣環境下長期穩定運行,執行特殊任務的能力更上一層樓。
快速真空|多段壓力|慢速加壓|伺服控制|柔性加壓:
控制采用分段升溫、分段壓力(壓力遞增)、逐步升溫、升壓、保壓固化控制、多段慢速加壓。
適應行業:無人機、航天航空、汽車飾件、家電面板、3C電子、筆記本、5G產品等行業的制品熱壓成型。
適應材料:碳纖維、玻璃纖維、改性環氧片材/ABS/PP/PA熱塑等復合材料模壓成型。
加硬PC、PC+PMMA復合材料、PMMA、PET材料、ABS薄膜、PETG/APET、玻纖板材類等。
碳纖維特點:拉伸強度高,耐腐蝕性、抗震性、抗沖擊性能杰出,重量輕、柔韌性好,碳纖維板比鋼材強度高。
模溫機加熱:選用模溫機加熱,溫度安穩,誤差小。
分段操控:壓力、時間、位置等技術參數可分段操控。分段加壓,分段加熱,曲線升溫。
壓力可控:壓力160t(600*600,適合1.0以下片材)。常見壓力有100T,200T,300T,500T等。一出二,10分鐘一模。上下板加熱,溫度約140°。
加熱方法:模溫機,油加熱。
加熱溫度:0-300℃。
溫度操控方法:PLC電腦操控,分段控溫,曲線升溫。
壓力操控方法:PLC電腦操控,可分多段加壓。
操控方法:PLC全自動操控。
加熱進程:加熱溫度升溫進程可設置多段加熱,PLC操控溫度,使溫度精準。上下獨立操控加溫:0到300度。
加壓進程:加壓進程可設置多段加壓,PLC操控壓力,使壓力精準。
總的來說,碳纖維熱壓機在無人機制造中的應用,特別是與一體化成型技術的結合,為實現無人機的輕量化、高性能和智能化提供了關鍵支持。
