T-Core繞線機

鑫臺銘T-Core繞線機設備有單軸、雙軸，是針對T-CORE 20/25/30系列產品設計的繞線設備，包含震動盤自動上料，筒夾取料，阿爾法繞線，翻線，切線，逆變熱壓壓平銅線，下料和排廢線等功能，同機型可繞制扁平線及圓線排線繞制功能。

該設備主要由以下組件構成：

1、振動盤上料；

2、分料機構；

3、筒夾，上繞線R軸；

4、飛叉，下繞線R軸；

5、熱風；

6、張力管控，銅線輸入組件；

7、送線，切線；

8、翻線固定夾；

9、翻線活動夾；

10、切刀；

11、熱壓焊接；

12、下料；

13、焊頭清潔；

14、機架；

15、外罩。

設備性能參數：

設備名稱：T-Core單軸繞線機

適用產品：適用于T-CORE 2520/2016/2012產品的繞線（需更換換型專用件）；

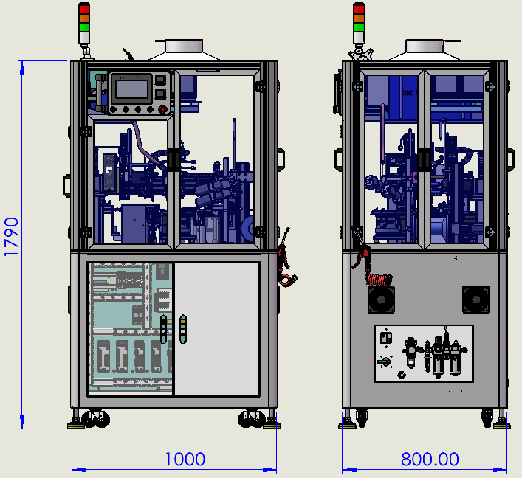

設備尺寸：L1000mm*W800*H1800mm；

適用電源：AC220V/50Hz；

適用氣壓：0.5MP-0.7MP；

生產節拍及產能：2.2s-2.3S   1565pcs/h-1636pcs/h (7.5圈以內)

適用銅線：熱風自粘線  寬度0.1mm-0.33mm  厚度0.05mm-0.13mm

適用圓線：線徑0.12mm以內

設備重量：約800kg

設備功率: 3.5KW

設備良品率＞98%

設備稼動率＞90%

上料方式：振動盤自動上料

下料方式：真空吸嘴吸附產品將產品放置于收料盒

人機界面：該設備有自動異常報警功能及報警記錄；能顯示報警原因，設備當前產能和生產節拍；可設置生產目標數及當前生產數量，有易損件損耗設置，易損件到達壽命時，可提示作業員進行更換。

設備說明：

1、該設備大多采用模塊化設計，換型簡單方便。

2、運動采用進口或臺灣制造模組，有高速靜音等特點。

3、采用PLC與伺服電機總線搭配控制運動，質量可靠，響應快速。

4、該設備兼容所有2520/2016/2012不同型號，不同系列產品，能兼容近20種不同型號及系列產品（需更換產品專用件）。

5、人工智能，目標產值可根據產品批次進行設置，班次產能可統計記錄，設備報警記錄及次數可任意查閱，備品壽命預估可提示。

6、視覺系統：裝有兩個高清攝像頭，以方便觀看設備運行及生產情況，同時方便設備的維護與調試。

7、安全：設備有安全防護罩及門禁開關，防止誤碰造成人員傷害，高溫高壓皆有明確標識。
