手機3D曲面后蓋9大成型工藝匯總

來源：鑫臺銘時間：2020-07-13 16:50瀏覽次數：- | 分享加入收藏

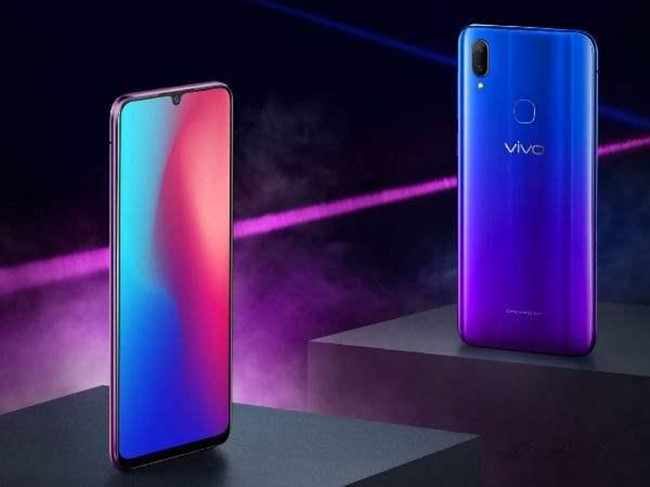

手機3D曲面蓋板因其超高的顏值及出色的手感，目前已成為手機蓋板主流的設計趨勢。而由于5G時代的到來，手機3D曲面后蓋的材料基本脫離了金屬，目前主要包括3大類，玻璃、塑膠（復合板、PC等）、陶瓷（氧化鋯），今天我們來詳細了解一下每種材料下的3D曲面后蓋成型工藝。

一、3D玻璃蓋板

今年蘋果剛發布的iPhone 11的曲面玻璃后蓋就是采用本文介紹的第三種3D曲面成型工藝：冷雕加工而成。

1. 熱彎

熱彎工藝是3D玻璃后蓋最早的也是最為成熟的工藝了，整個工藝流程大致是將已經開粗精修的2D平面玻璃放入石墨模具中，通過熱彎?rùn)C(jī)的高溫?zé)釅海玫?D曲面形狀的玻璃產品，后續還要經過拋光、鋼化、CNC、UV轉印、PVD、絲印等后處理工序，就可以得到一片成品后蓋。

2D白片放入石墨模具后，整個熱彎過程主要是在精密熱彎?rùn)C(jī)內部完成，如下圖所示，包括預（加）熱、（達到玻璃軟化點后）熱壓成型、冷卻保壓三個階段，大約20個工站及以上為最佳，一般40秒之內能出一片3D玻璃蓋板（如果制造大尺寸3D玻璃工站大約10-15個左右）。

整個熱彎過程，工藝穩定性、能耗、良率、出片效率是重點考量的因素，同時也是各大設備及加工廠商比拼的幾個方向。

2. 熔接

關于3D玻璃熔接工藝，這種熔接工藝是近年來新出的3D玻璃成型工藝，主要是把兩片分離的玻璃加熱至熔融狀態，然后進行拼接，再冷卻，CNC，拋光等，最后實現3D形狀，雖然目前沒有批量化生產應用案例，但不失為一種新成型方向。

3. 冷雕

冷雕就是不用熱彎?rùn)C(jī)，直接用CNC，將2D平面玻璃加工成3D曲面玻璃，加工成本很高，伯恩、藍思等近年來一直在不斷提升這種技術。今年iPhone的曲面玻璃蓋板就是采用冷雕加工，據說動用了上千臺CNC。這種工藝的難點之一在于凹面拋光。

隨著5G時代的來臨，unibody全玻璃機身（中框去金屬化）趨勢顯著，在蘋果的帶動下，全玻璃一體機冷雕工藝或?qū)⑴d起，目前已經有很多設備廠商都在布局專用的冷雕機，下圖是名創精機汪總提供的產品圖片，四頭可同時加工，高效高精度。

二、3D塑膠蓋板

為迎接5G，取代金屬機殼，塑膠材料憑借著成本低、易成型等特點，是中低端機型材料的首選。目前手機蓋板用的塑膠主要分為四種：透明PC、復合材料蓋板（PC+PMMA）、IMT蓋板（TPU、PC、PET等）、傳統的塑膠蓋板材料，本文主要介紹應用趨勢比較火的前兩種成型工藝。

1. 高壓成型

復合蓋板（PC+PMMA）高壓成型是2017年下半年興起的一種3D塑膠外殼加工工藝。是將已經UV轉印、鍍膜、絲印好的復合板通過高壓成型機的熱壓，得到3D形狀的蓋板。

整個工藝對高壓成型油墨要求較高，包括耐高溫、耐高壓、延伸性、潔凈度和細膩度等。這些都直接影響復合蓋板成型的良率。

2. 注塑壓縮

5G時代，中框后蓋一體化趨勢顯著，透明PC仿玻璃注塑壓縮成型工藝優勢越來越明顯。這是一種薄壁化注塑升級版工藝，結合了注塑與壓縮兩種成型技術，相比于傳統的注塑，從PC原料到模具工藝設備上都要做改良。

與3D玻璃一樣，注塑成型的透明蓋板仍需做后裝飾處理，比如膜片貼合等，也可以直接進行表面處理加工。

3. IMT工藝

塑膠外殼成型工藝除了以上兩種，還有IMT，是一種雙層紋理工藝（3D光學紋理+PVD），華為、oppo都曾在2018年中旬發布過IMT外殼手機，不過由于產能受限等問題逐漸退出了舞臺，不過目前出口國外的手機中，還有部分機型在采用。

這種工藝是將IMR與IML相結合并延伸而成的一種新工藝，最大的特點就是可以讓3D蓋板的外觀效果更為酷炫奪目。

三、3D陶瓷蓋板

陶瓷是一種高端的金屬替代材料，目前國內三環、伯恩、藍思等都在布局，不過這一塊的市占率不太高，主要應用于高端旗艦機外殼，比如小米MIX系列，三星、oppo等旗艦機。陶瓷蓋板的成型主要包括陶瓷粉末注塑（CIM）、流延成型及干壓成型。

1. CIM（注射成型）

CIM即陶瓷粉末注射成型，與MIM一樣都屬于粉末注射成型技術?？梢詫⑻沾上袼苣z材料注塑工藝一樣，通過造粒、注射成型方式制備成各種結構復雜的產品。

2. 流延成型

小米5、小米6尊享版的陶瓷后蓋都是采用流延成型工藝。

3. 干壓成型

小米MIX系列陶瓷后蓋就是采用干壓成型制備。

3D成型手機后蓋PC+PMMA復合板材5G手機塑膠外殼持續發展，3.5D復合板材已批量試產

本文標簽：手機3D曲面后蓋
