伺服壓力機在線質量檢測

來源：鑫臺銘時間：2021-05-17 16:02瀏覽次數：- | 分享加入收藏

鑫臺銘伺服壓力機、伺服壓裝機是一款采用伺服電機作為驅動動力源結合多元化電氣軟件來控制機械的精確動作。依靠裝載于驅動部位前端的壓力傳感器控制壓力，依靠編碼器控制位置，同時向工作對象施加壓力，從而達到精密壓裝柔性化、智能化目的。

伺服壓力機在對產品的壓入過程中，實時顯示當前壓裝位置、壓裝力，并及時準確的判斷過盈量是否大小合適，同時顯示出整個力與位移的壓裝曲線，很好的解決了傳統壓機只能壓入不能檢測、試驗機效率低不能批量生產的弊端。

在線質量過程監控與管理技術：在生產過程中實時監控每一個壓裝點，每壓裝一個點，進行一次檢驗，通過在線質量管理控制和防止批量缺陷。生產過程中設定的參數和結果參數進行采集并儲存到服務器里面，進行追溯化管理。既確保了質量，也間接為后期優化設計提供技術支持，專業保證鉚接質量。

伺服壓力機是由伺服電機驅動高精度滾珠絲桿，通過控制電機轉動角度實現對壓頭的精準位置控制。壓頭前端安裝高靈敏壓力傳感器，采集實時壓力，實現壓力閉環控制。通過高速采集壓裝過程中的位置壓力數據，實現精密壓裝的在線質量判斷和數據信息化管理。

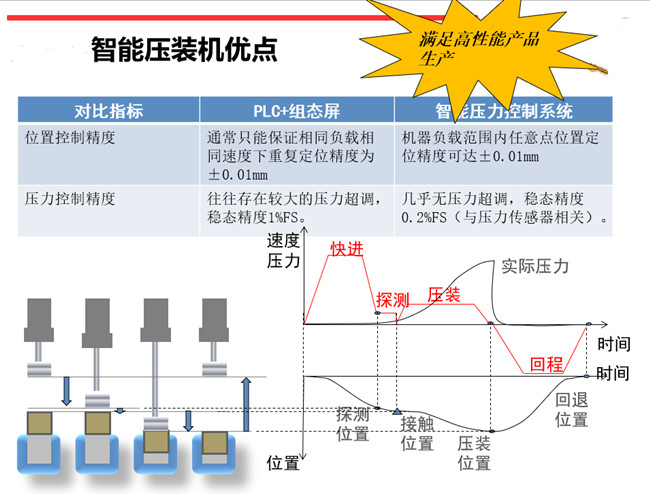

伺服壓力機在線曲線顯示質量判定：

1、多種判斷框，可任意選擇調用。

2、包絡線功能，進行智能判斷。

3、OK/NG判斷結果自動導入到PLC。

4、壓力/位置范圍根據具體需求調整。

5、工藝曲線自動保存，并根據OK/NG保存到不同的文件夾。文件名可為時間或條形碼。

6、壓裝曲線可以在壓裝過程中實時顯示，數據采樣頻率大于等于1000次/秒。

7、判斷點、判斷窗口、判斷包絡線等多種質量檢測方式，配合特殊點檢測解決壓裝品質問題，保證產品一致性。

通訊控制：

1、完善的功能塊操作。

2、通過Profinet進行程序設定。

3、設定條形碼。

4、讀取曲線判斷結果。

5、實時讀取壓力，位移。

控制目的：保證生產的每個鉚接點都是受控的良品，100%檢驗。

價值特性：

1、質量監控用于實時預防質量缺陷發生。

2、質量監控到缺陷并報警防止質量事故。

3、質量數據用于區分重大質量事故責任。

4、質量數據用于分析缺陷原因以優化設計。

生產過程質量管理：

1、記錄生產過程設定和結果數據。

2、顯示生產結果及錯誤信息OK / NOT-OK。

3、對于不同材料組合可以進行優化生產。

4、滿足汽車工業或其他需求工業的高質量重復生產的追溯性管理要求。

生產過程監控： 壓力-位移標準參考曲線和上下限公差判定窗口監控.可以在線或離線監控。

存儲功能： 作業數據可存儲在U盤內或者遠程服務器中，數據的導出方式多種(CSV,PDF,XML)，根據需要靈活設定。

追溯功能：

1、具備專業軟件，支持從服務器中或者USB存儲器中實時查看作業數據。

2、支持多種查找方式。

3、數據支持導出為EXCEL報表，可編輯。

4、具備專業軟件通訊接口，滿足汽車工業制程追溯性管理要求。

歷史曲線：

1、導入歷史曲線以及判斷框。

2、可同時導入多條曲線。

3、鼠標捕捉曲線點。

4、進行時域分析和數據抓取。

5、支持將壓裝過程數據和生產數據通過TCP/IP上傳至客戶MES系統。

隨著科技飛速的發展，傳統技術被先進技術淘汰成為必然。真正的裝配必須具備組裝，控制，檢查三要素。產品品質控制及檢查必須要有一個統一的裝配質量評定的量化標準，為實現這一標準，數字化裝配成為必然。伺服壓力機采用模塊化伺服控制，實現力、位移、時間數據實時采集和分析，可進行力與位移監控、力與時間監控；具有壓力控制、位移控制、速度控制，適用于對壓裝工藝有嚴格要求的場合。
