伺服壓力機的控制系統

來源：鑫臺銘時間：2016-10-18 14:50瀏覽次數：- | 分享加入收藏

伺服壓力機采用鑫臺銘伺服電機為動力，采用滾珠絲杠作為壓力傳動部件，采用PLC控制，運行平穩無竄動，可設定多個中間停止點，每段行程可設定不同的速度和壓力，無級變速，完全克服了現有的氣動壓力機的諸多缺陷，整體結構簡單，設計科學，生產效率高。

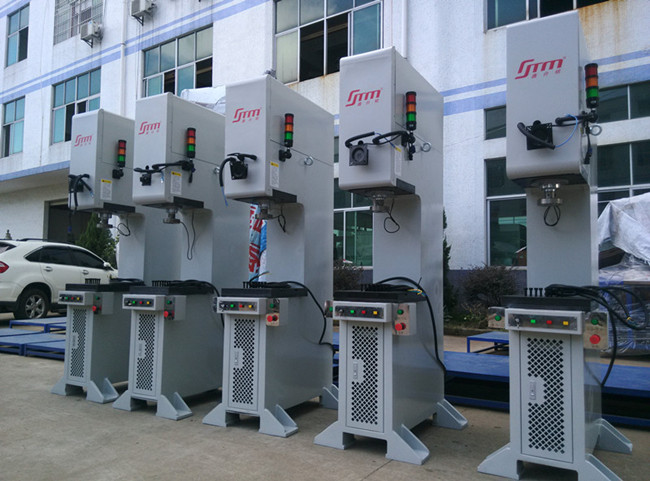

伺服壓力機主要由機架、機頭、工作臺、伺服電機、推桿、壓板及控制開關組成。在機架上部懸臂固裝機頭，在機頭上豎直安裝伺服電機，該伺服電機下端同軸連接推桿，推桿的下端安裝壓板，在機架下部固裝有工作臺，伺服電機下端通過滾珠絲杠同軸連接推桿，在對應壓板的工作臺外側對稱安裝控制開關，該控制開關為連動的雙手啟動按鈕。

伺服壓力機是制造業的重要裝備之一,它更是現代信息產品、機械、電子、儀器等行業中的主要成形裝備。傳統壓力機具有工藝可能性小、結構復雜、制造困難等缺點，隨著機械加工領域的發展和成形工藝的提高，壓力機的研制正向著高效率、高精度、高加工質量和柔性制造方向發展。伺服壓力機結合傳統壓力機易操作、工作穩定等優點，充分利用伺服電機的可控性和數字化，大大提高了壓力機的自動化、柔性化和加工范圍。

伺服壓力機的控制系統:驅動單元的輸出電源端口與伺服電機連接，運動控制器的輸出端口通過SSCNETⅢ高速光纜與驅動單元的輸入端口連接且進行高速串行通訊，運動控制器的輸入端與擴展基板連接，I/O混合模塊及檢測滑塊位置量的高速計數模塊、模數轉換模塊安裝在擴展基板上；PLC輸入端子排及PLC輸出端子排分別接入I/O混合模塊；角度傳感器安裝在壓力機曲軸的端部，其信號線接入高速計數模塊并將曲軸轉過角度信號提供給高速計數模塊；磁致伸縮位移傳感器的活動磁環固定連接在壓力機滑塊上，其信號線接入模數轉換模塊并將滑塊位移量信號提供給模數轉換模塊。該控制系統直接檢測滑塊位移量，形成閉環且檢測分辨率可達0.01mm。

伺服壓力機作為一種新型壓力機具有良好的可控性,滿足了高效率、高精度、高柔性的加工要求,擴大了加工范圍和加工工藝,提高了沖壓件的質量,是壓力機發展的主要趨勢。鑫臺銘伺服壓力機的研制促進了壓力機行業的進一步發展,增強了制造業的市場競爭力,取得了良好的經濟效益和社會效益。
