寧波伺服壓力機結構原理

來源：鑫臺銘時間：2020-12-10 10:56瀏覽次數：- | 分享加入收藏

鑫臺銘寧波伺服壓力機結構由三大板塊組成：機械件，伺服控制系統以及操作程序。機械件涵蓋有伺服壓機本體伺服電缸，壓頭，防護等；伺服控制系統涵蓋伺服電機，編碼器，伺服驅動器，壓力傳感器等；操作程序涵蓋有監控儀、工業軟件等。

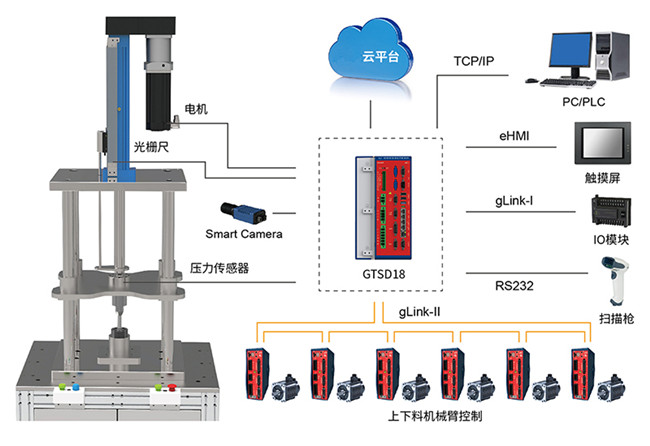

鑫臺銘寧波伺服壓力機由伺服電缸、伺服壓裝軟件、控制箱、人機交互模塊和電纜模塊五部分組成，采用模塊化伺服控制系統，實現力、位移、時間數據實時采集和分析，可進行力與位移監控、力與時間監控；具有壓力控制、位移控制、速度控制，適用于對壓裝工藝有嚴格要求的場合。模塊一體化的設計方便集成于單機類壓裝設備和全自動裝配線。

鑫臺銘寧波伺服壓力機由機架、機頭、工作臺、推桿、壓板、伺服電機、電機控制器、減速傳動、制動器、位置傳感器、可編程控制器、觸摸屏、工作機構、輔助機構等組成。

伺服壓裝單元主要構成：

驅動裝置---伺服驅動

傳動裝置---同步輪結構、精密滾珠絲杠（研磨級）

壓力輸出---壓力主軸（鍍硬鉻）

軸承套裝---滾珠軸承、自潤軸承等

壓力傳感器---外置型，結構美觀，沒有電線的干擾

機殼---鈑金噴漆（計算機白）

控制系統---閉環控制

1、伺服電機是整個伺服壓力機的驅動裝置，電機的解析編碼器能產生數字信號，分辨率高達0.1微米，精度高，測量速度快，適合較大的軸向速度。

2、力傳感器是通過靜態的彈性形變實現電阻的測量，具有穩定性好、成本低、應用范圍廣、操作簡單等優勢。

3、滾珠絲杠、齒形同步傳動裝置都是完成伺服電機到壓軸的傳動，特點是結構穩定、精度高、故障率低。

鑫臺銘寧波伺服壓力機是集預裝、定位、壓裝、裝配、測量、統計、分析、糾錯、保護、反饋、更新于一體，同時具有PID防過沖壓，產品質量在線監測，壓裝數據自動存儲、調用等功能。

寧波伺服壓力機的結構特點：

1）結構小型、輕量化、功能復合化、集成化。

2）延長元件壽命、提高系統的可靠性。

3）降低液壓振動和噪聲。

4）結合電子技術提高控制能力。

寧波伺服壓力機特點：

1.位移重復精度：±0.01mm；壓力重復精度：±1%。

2.100%實時去除不良品。

3.設有外接端口，壓裝數據可提取至外接設備。

4.加工不同規格產品時只需調用不同壓裝程序。

5.可預存100套壓裝程序和7種壓裝模式滿足不同的工藝。

寧波伺服壓力機新裝配技術新寧波伺服壓力機技術
