廣東伺服壓力機控制系統說明

來源：鑫臺銘時間：2020-08-20 11:22瀏覽次數：- | 分享加入收藏

鑫臺銘廣東伺服壓力機原理：

1、伺服電機帶動精密滾珠絲桿，通過控制電機轉動角度實現對壓頭的精準位置控制。

2、壓頭前端安裝高靈敏壓力傳感器，采集實時壓力做壓力閉環控制。

3、通過高速采集壓裝過程中的位置-壓力數據，實現精密壓裝的在線質量判斷和數據信息化管理。

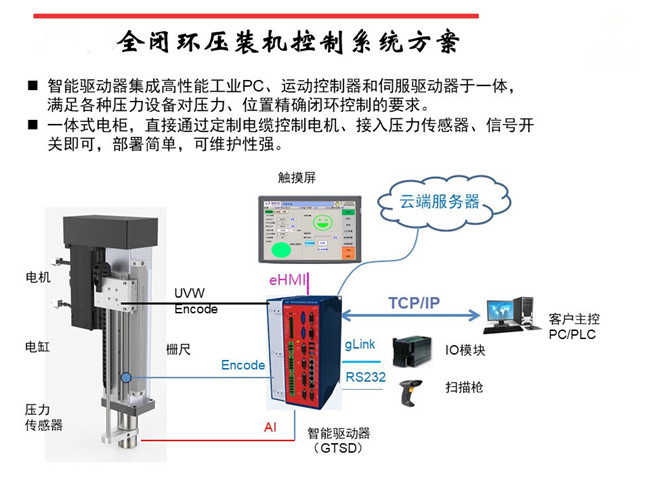

鑫臺銘廣東伺服壓力機主要系統構成：伺服電機、伺服電缸、控制系統等。

廣東伺服壓力機控制系統采用智能驅動器及伺服壓裝機控制系統，主要特點如下：

1、配備10.4寸真彩觸摸顯示器，全中文界面，圖文顯示，碰觸操作，簡單直觀，普通操作員工經過簡單培訓即可上崗操作。

2、系統界面主要包括實時狀態：當前模式（手動、半自動、自動）、電機狀態、報警信息、當前位置、當前壓力、動作耗時、文件名稱等。

作業數據：壓裝質量合格/不合格、統計數據顯示功能（良品數量、次品數量、累計生產量）。

3、具備以下壓裝模式：

1)、位置模式，設定精確位置停止；

2)、壓力模式，設定精確壓力停止；

3)、位移模式，設定精確位移停止。

4、具備三種檢測模式，其中：

點檢測：根據指定位置/壓力點及壓力/位置上下限來判斷壓裝曲線是否符合。

窗口檢測：根據指定檢測窗口（窗口開始值和開始值上、下限、窗口結束值和結束值上、下限），判斷該窗口范圍內壓裝曲線是否符合。

區域檢測：通過設置檢測區域、基準曲線的上下限來實時判斷指定區域內壓裝曲線是否符合。

三種檢測模式下分別可以在位置檢測模式下，實時檢測壓力上下限到位；或者壓力檢測模式下，實時檢測位置上下限到位，各檢測條件可混合使用，系統目前支持5組檢測條件。

5、在線質量判定功能：可實現壓裝、檢測同步執行，無需增加檢測工位，即可輕松實現產品全檢，系統支持點檢測、區域檢測、窗口檢測等多種模式，壓裝曲線及相應的檢測設置。品檢NG時，質量檢測區域立刻變?yōu)榧t色，系統可根據設置執行是否自動停止運行并聲光報警功能。

6、自診斷功能：設備故障報警時，設備自動停止運行，并聲光報報警，等待人工處理。系統可顯示報警原因及建議處理方法便于維修人員快速處理。

7、安全防護：設備具備超程、超載、超設定報警功能。采用三色燈柱加蜂鳴器聲光報警。配備急停按鈕，在緊急情況時按下急停按鈕，設備立即停止運行并聲光報警，避免意外發生。

8、配備有USB通訊接口，設備相關壓裝參數、生產數據、壓裝過程數據（.txt文件）可用U盤導出到電腦，用記事本打開以便查詢、編輯和產品質量追溯。 此外，也可以導入Excel表格并生成曲線，更為方便觀察整個壓裝過程。

9、具備以太網通迅功能，通過以太網接口，可將生產數據(如終止壓力、終止位置、產品判斷NG/OK等)或者壓裝曲線過程數據(如當上周期、前周期的位置-壓力曲線、上下包絡線、窗口曲線等數據)傳送到車間的服務器或客戶端。

10、具備多功能I/O接口功能，能實時交互壓力機運行狀態和外部控制信號，可以實現單機設備運行或者參與整條生產線的多工位工序自動生產。

11、設備配置低壓照明燈。

12、定制功能：

1）運行界面設置手動速度“點動+”、“點動-”按鈕，單次點擊按鈕用來按照最大手動速度的1%步長來增減手動速度，如果持續按下按鈕，則按照最大手動速度的10%步長來增加手動速度。

2）在曲線界面設置生產數據顯示，便于結合壓裝曲線進行工藝分析。同時設置歷史曲線功能，允許用戶瀏覽打開歷史生產曲線，做追溯處理。
