你當前的位置是:首頁>公司新聞>電路板壓裝機-線路板壓裝機

電路板壓裝機-線路板壓裝機

來源:鑫臺銘時間:2021-01-29 11:08瀏覽次數:- | 分享加入收藏

鑫臺銘伺服電路板壓裝機,電路板壓力機,線路板壓裝機,線路板壓力機。電路板的名稱有:線路板,PCB板,PCB,超薄線路板,超薄電路板,印刷(銅刻蝕技術)電路板等。電路板讓電路迷你化、直觀化,對于固定電路的批量生產和優化用電器布局起重要作用。


電路板壓裝機-線路板壓裝機


線路板按層數來分的話分為單面板,雙面板,和多層線路板三個大的分類。線路板按特性來分的話分為軟板(FPC),硬板(PCB),軟硬結合板(FPCB)。電路板可稱為印刷線路板或印刷電路板,F(xiàn)PC線路板,和軟硬結合板,F(xiàn)PC與PCB的誕生與發展,催生了軟硬結合板這一新產品。因此,軟硬結合板就是柔性線路板與硬性線路板,經過壓合等工序,按相關工藝要求組合在一起,形成的具有FPC特性與PCB特性的線路板。電路板,線路板壓裝采用鑫臺銘伺服壓力機,伺服壓裝機,伺服壓接機壓接而成。

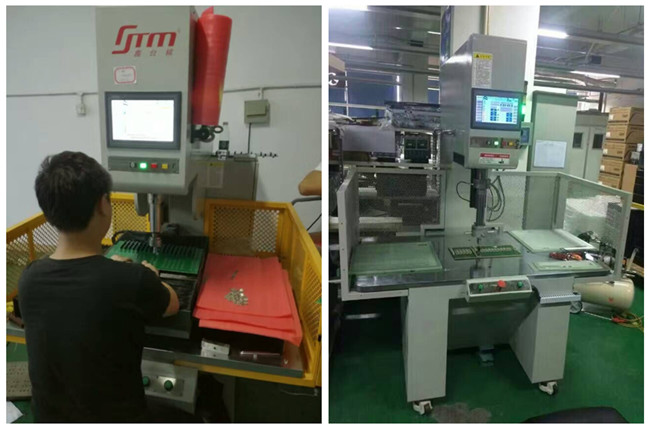

鑫臺銘伺服壓力機,伺服壓裝機在對電路板的壓接過程中,實時顯示當前壓裝位置、壓裝力,并及時準確的判斷過盈量是否大小合適,同時顯示出整個力與位移的壓裝曲線,很好的解決了傳統壓機只能壓入不能檢測、萬能試驗機效率低不能批量生產的弊端;設備整體結構均通過加強設計,剛性遠超出一般普通壓機標準,采取了整體防塵設計。

線路板壓裝機主要功能:

1.精確控制設備的最大壓裝出力,實時顯示當前設備出力;

2.以0.01MM為單位實時顯示當前壓裝位置;

3.實時描繪力與位移的壓裝曲線;

4.在零件壓入過程中可進行過盈量檢測;

5.可對最終壓裝位置進行對比,以檢測是否壓入到位;

6.可對產品的的剛性進行檢測;

7.可存儲多套設備的壓裝參數,以方便下次使用調出;.

8.可對壓裝到數據進行存儲。

根據pin針自身結構特點及與PCB板連接針腳凸起高度的工藝要求,我們可以總結如下pin針壓接的工藝要求:

1. 壓裝力不能過小,否則pin針與PCB板可能虛接不良

2. 壓裝力不能過大,否則pin針可能被壓裝變形,且錯過魚眼最大摩擦力位置,也會造成虛接。

3. pin針壓入后,在PCB板另一端凸起高度必須在工藝要求范圍內。

通過鑫臺銘伺服壓力機的壓力位移曲線可以看到隨著位移向下前進,pin針與PCB板開始接觸受力(Y軸力值增大),為了控制pin針凸起的高度,可以使用鑫臺銘伺服電缸的Calculate功能。
