新聞列表
你當前的位置是:首頁>公司新聞>0412超薄型壓模電感生產線技術方案

0412超薄型壓模電感生產線技術方案

來源:鑫臺銘時間:2021-07-24 10:35瀏覽次數:- | 分享加入收藏

1、目標:

此生產線設計目的:為滿足客戶對超薄型壓模電感能實現連續、高效、高質量的生產提供專項的解決辦法。經過相關技術要求、生產能力、品質要求等,并結合客戶現況生產工藝分析,特提供以下0412超薄型壓模電感生產線技術方案,以供進一步交流。


0412超薄型壓模電感生產線技術方案


2、要求:

1)采用人機協同作業,精益一個流生產設計理念。

2)滿足多樣少量型產品的快裝互換。

3)各工作環節的防呆措施,預防人為造成的品質不良。

4)標準機的高效、連續、穩定性把握充分,避免燒機。

3、制程:

八爪繞線--排線圈--鐳射剝漆--上料帶--鐳射焊接--切腳

4、設計:

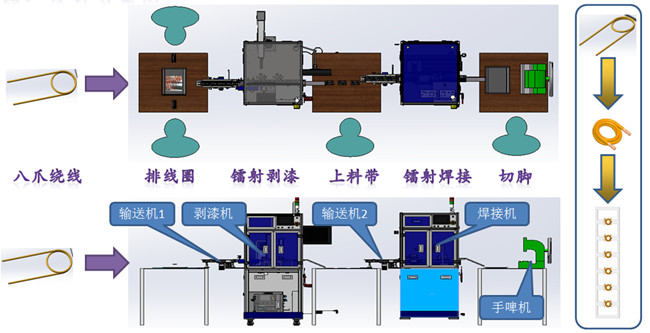

說明:將八爪機繞制好的線圈植入料盤中,排線圈員工將線圈排入治具板,并擺放在輸送機1上,治具通過剝漆機自動完成剝漆。剝漆完成治具流出到上料帶工作臺,由作業員將銅帶扣如治具條并擺放在輸送機2上,治具通過焊接機自動完成焊接,并流出到切腳工作臺,由作業員將料帶取出放入手啤機切斷模具中切腳,完成后放入托盤轉入下道工序外檢、壓模。

5、技術參數:

生產效率:3.3-4K/H。

人力配置:4人。

良品率:95%-98%。

設備投入:鐳射剝漆機1臺、鐳射焊接機1臺、輸送機*2、手啤機1臺。

治具投入:  切腳模1套、治具板20-30PCS。

適應產品:03/04/05/06薄型電感。

換型成本:2500-3500RMB。

生產布局:5m*1.5m。
